¡Hola! Como proveedor de líneas de recubrimiento al vacío, a menudo me preguntan cómo el control de presión juega un papel crucial en estos sistemas. Entonces, profundicemos y analicemos cómo funciona realmente el control de presión en una línea de recubrimiento al vacío.
Los fundamentos del revestimiento al vacío
Antes de hablar sobre el control de la presión, repasemos rápidamente qué es el recubrimiento al vacío. El recubrimiento al vacío es un proceso en el que se deposita una fina capa de material sobre un sustrato en un entorno de vacío. Esta técnica se utiliza en una amplia gama de industrias, desde la electrónica hasta la automoción, para mejorar las propiedades del sustrato, como mejorar su resistencia al desgaste, su resistencia a la corrosión o sus propiedades ópticas.
Por qué es importante el control de la presión
En una línea de recubrimiento al vacío, el control de la presión es muy importante por varias razones. En primer lugar, la calidad del recubrimiento depende en gran medida de la presión dentro de la cámara de vacío. Si la presión es demasiado alta, es posible que haya demasiadas moléculas de gas en la cámara. Estas moléculas de gas pueden chocar con las partículas del material de recubrimiento, provocando que se dispersen y resultando en un recubrimiento desigual. Por otro lado, si la presión es demasiado baja, podría afectar la velocidad de deposición y la adhesión del recubrimiento al sustrato.
En segundo lugar, el control de la presión es esencial para la estabilidad del proceso de recubrimiento. Los diferentes materiales de recubrimiento y sustratos requieren condiciones de presión específicas para lograr los mejores resultados. Por ejemplo, algunos materiales pueden necesitar una presión más baja para garantizar una evaporación y deposición adecuadas, mientras que otros pueden necesitar una presión ligeramente más alta para promover una mejor adhesión.
Cómo se controla la presión en una línea de recubrimiento al vacío
1. Bombas de vacío
El primer paso en el control de la presión es utilizar bombas de vacío para crear y mantener el ambiente de vacío deseado en la cámara. Existen diferentes tipos de bombas de vacío, cada una con su propio principio de funcionamiento y rango de presión.
- Bombas de paletas rotativas: Estas bombas se utilizan comúnmente para aplicaciones de vacío intenso. Funcionan utilizando una paleta giratoria dentro de una cámara para crear un sello y comprimir el gas. A medida que la paleta gira, atrapa el gas de la cámara de vacío y lo expulsa al exterior. Las bombas de paletas rotativas normalmente pueden alcanzar presiones en el rango de unos pocos milibares a alrededor de 10⁻³ milibares.
- Bombas de difusión: Para niveles de vacío más altos, se suelen utilizar bombas de difusión. Estas bombas utilizan una corriente de vapor de aceite a alta velocidad para arrastrar moléculas de gas desde la cámara de vacío y bombearlas hacia afuera. Las bombas de difusión pueden alcanzar presiones tan bajas como 10⁻⁶ milibares o incluso menos.
- Bombas turbomoleculares: Las bombas turbomoleculares son otro tipo de bomba de alto vacío. Utilizan una serie de palas giratorias para empujar las moléculas de gas hacia el puerto de escape. Estas bombas son conocidas por su alta velocidad de bombeo y pueden alcanzar presiones muy bajas, similares a las bombas de difusión.
2. Sensores de presión
Para controlar con precisión la presión, debemos medirla. Ahí es donde entran los sensores de presión. Hay varios tipos de sensores de presión que se utilizan en las líneas de recubrimiento al vacío:
- Medidores Piraní: Los manómetros Pirani funcionan según el principio de que la conductividad térmica de un gas cambia con su presión. Se coloca un alambre calentado en la cámara de vacío y, a medida que cambia la presión del gas, también cambia la velocidad de transferencia de calor del alambre al gas. Midiendo el cambio en la resistencia del cable, podemos determinar la presión. Los manómetros Pirani son adecuados para medir presiones en el rango de vacío medio a aproximado (desde la presión atmosférica hasta aproximadamente 10⁻³ milibares).
- Medidores de ionización: Los manómetros de ionización se utilizan para medir presiones muy bajas en el rango de alto vacío. Funcionan ionizando las moléculas de gas en la cámara y midiendo la corriente iónica resultante. La corriente de iones es proporcional a la presión del gas. Hay dos tipos principales de medidores de ionización: medidores de ionización de cátodo caliente y medidores de ionización de cátodo frío.
3. Sistemas de control
Una vez que hemos medido la presión mediante sensores, necesitamos controlarla. Las líneas de recubrimiento al vacío modernas están equipadas con sistemas de control avanzados que pueden ajustar automáticamente la velocidad de bombeo de las bombas de vacío en función de la presión medida.
Estos sistemas de control utilizan un circuito de retroalimentación. El sensor de presión envía una señal al controlador, que luego compara la presión medida con el punto de ajuste (la presión deseada). Si la presión medida es mayor que el punto de ajuste, el controlador aumentará la velocidad de bombeo de las bombas de vacío para reducir la presión. Por el contrario, si la presión medida es inferior al punto de ajuste, el controlador podría ralentizar las bombas o introducir una pequeña cantidad de gas en la cámara para aumentar la presión.
Aplicación: control de presión específico
Las diferentes aplicaciones de recubrimiento al vacío requieren diferentes estrategias de control de presión. Por ejemplo, en la industria de recubrimientos ópticos, donde se depositan películas delgadas sobre lentes o espejos, se necesita un control de presión muy preciso para garantizar que las propiedades ópticas del recubrimiento sean consistentes. Es posible que sea necesario mantener la presión dentro de un rango muy estrecho durante el proceso de deposición.
En la industria de los semiconductores, el recubrimiento al vacío se utiliza para depositar películas delgadas sobre obleas de silicio. En este caso, el control de la presión también es fundamental, no sólo para la calidad del recubrimiento sino también para evitar la contaminación. El entorno de vacío debe estar extremadamente limpio y la presión debe regularse cuidadosamente para garantizar el funcionamiento adecuado de los dispositivos semiconductores.
Otras líneas de recubrimiento que ofrecemos

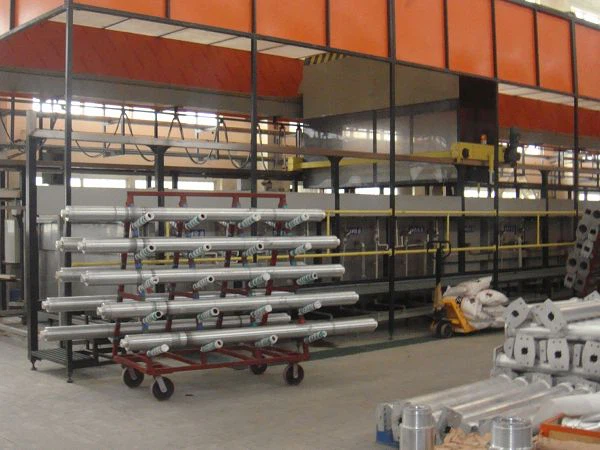

Además de las líneas de recubrimiento al vacío, también ofrecemos otros tipos de líneas de recubrimiento, comoLínea de recubrimiento líquido,Línea de recubrimiento electroforético, yLínea de recubrimiento robotizada. Cada una de estas líneas de recubrimiento tiene sus propias características y aplicaciones únicas, y podemos brindar soluciones personalizadas según sus requisitos específicos.
¡Hablemos!
Si está buscando una línea de recubrimiento al vacío o cualquiera de nuestras otras soluciones de recubrimiento, no dude en comunicarse. Contamos con un equipo de expertos que pueden ayudarlo a comprender las mejores estrategias de control de presión para su aplicación y brindarle una línea de recubrimiento de alta calidad que satisfaga sus necesidades. Ya sea que sea un fabricante a pequeña escala o una empresa industrial a gran escala, estamos aquí para ayudarlo en cada paso del camino.
Referencias
- "Tecnología de vacío: una introducción" por O'Hanlon, JF
- "Manual de procesamiento de deposición física de vapor (PVD)" por Bunshah, RF
